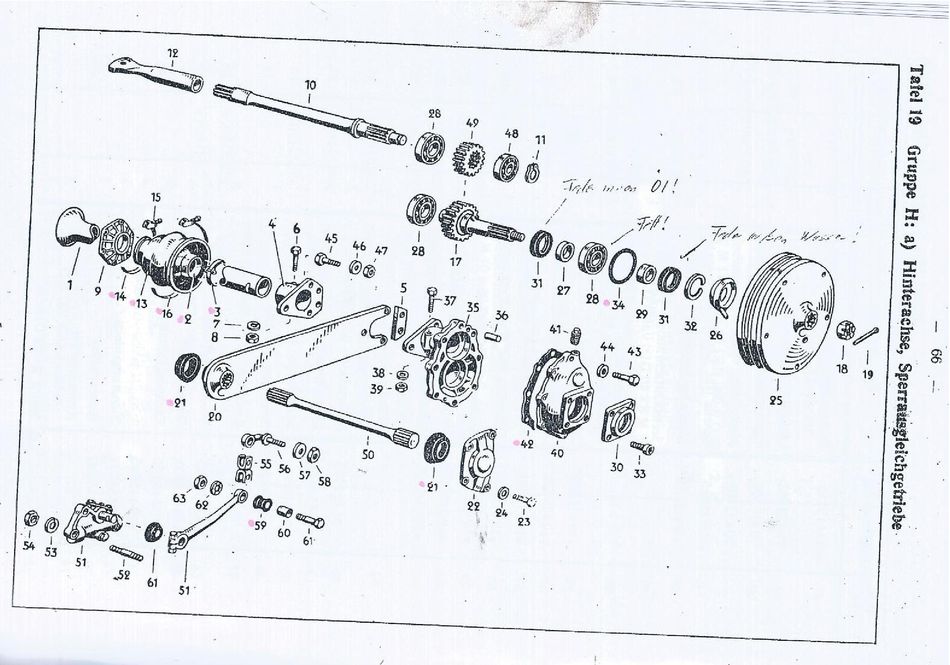

io ci provo, ci mancherebbe... però qui i manuali non sono proprio come quelli americani...

ecco qui:


aggiungo anche qualche foto... giusto per illustrare il particolare.

domani provo a smontarne uno per vedere se sia caricabile come consiglia Ragno...

ciao
maurizio
